Toyota Corolla Cross: Parts Location

PARTS LOCATION

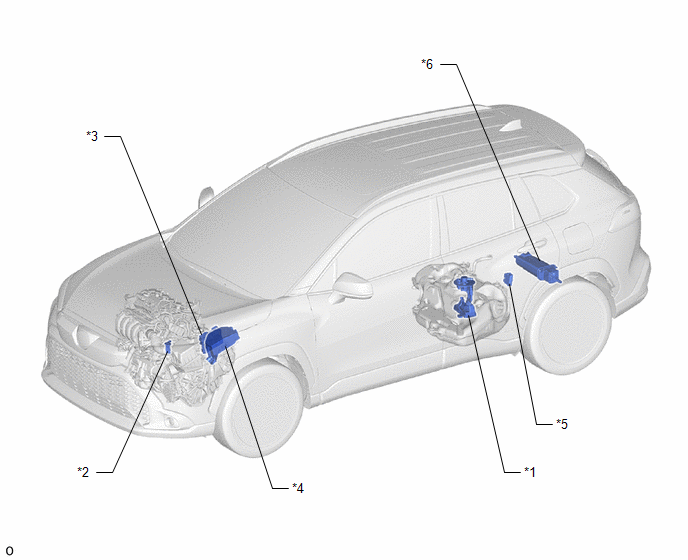

ILLUSTRATION

*1

FUEL PUMP (for Low Pressure Side)

*2

MASS AIR FLOW METER SUB-ASSEMBLY

*3

ECM

*4

NO. 1 ENGINE ROOM RELAY BLOCK

*5

FUEL PUMP CONTROL ECU

*6

CANISTER

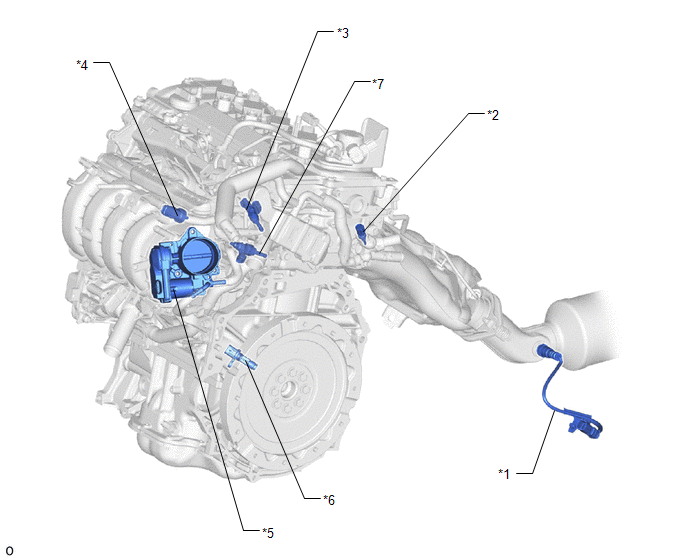

ILLUSTRATION

*1

AIR FUEL RATIO SENSOR (Sensor 2)

*2

ENGINE COOLANT TEMPERATURE SENSOR

*3

PORT FUEL INJECTOR ASSEMBLY

*4

NO. 2 FUEL PRESSURE SENSOR (for Low Pressure Side)

*5

THROTTLE BODY WITH MOTOR ASSEMBLY

*6

CRANKSHAFT POSITION SENSOR

*7

DIRECT FUEL INJECTOR ASSEMBLY

-

-

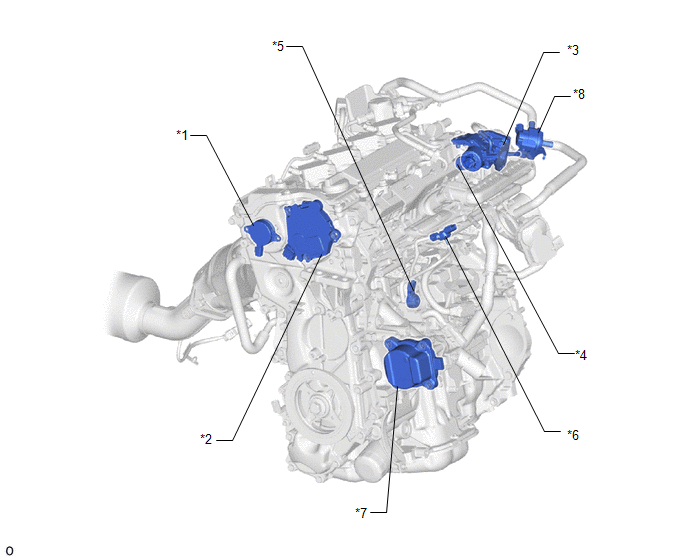

ILLUSTRATION

*1

CAM TIMING OIL CONTROL SOLENOID ASSEMBLY

*2

CAM TIMING CONTROL MOTOR WITH EDU ASSEMBLY

*3

EGR VALVE ASSEMBLY

*4

FUEL PRESSURE SENSOR (for High Pressure Side)

*5

KNOCK CONTROL SENSOR

*6

E.F.I. VACUUM SENSOR ASSEMBLY

*7

INVERTER WATER PUMP WITH MOTOR ASSEMBLY

*8

PURGE VSV (NO. 1 VACUUM SWITCHING VALVE ASSEMBLY)

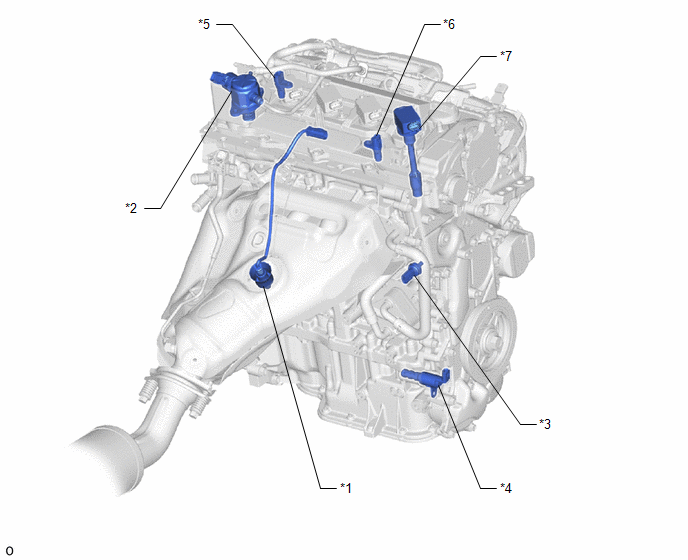

ILLUSTRATION

*1

AIR FUEL RATIO SENSOR (Sensor 1)

*2

FUEL PUMP ASSEMBLY (for High Pressure Side)

*3

OIL PRESSURE AND TEMPERATURE SENSOR

*4

OIL PRESSURE CONTROL VALVE ASSEMBLY

*5

CAMSHAFT POSITION SENSOR (for Intake Camshaft)

*6

CAMSHAFT POSITION SENSOR (for Exhaust Camshaft)

*7

IGNITION COIL ASSEMBLY

-

-

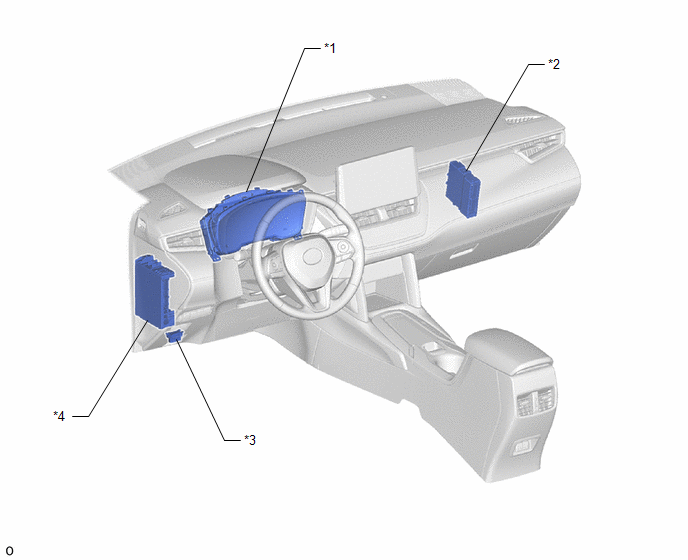

ILLUSTRATION

*1

COMBINATION METER ASSEMBLY

*2

HYBRID VEHICLE CONTROL ECU

*3

DLC3

*4

POWER DISTRIBUTION BOX ASSEMBLY
