Toyota Corolla Cross: Parts Location

PARTS LOCATION

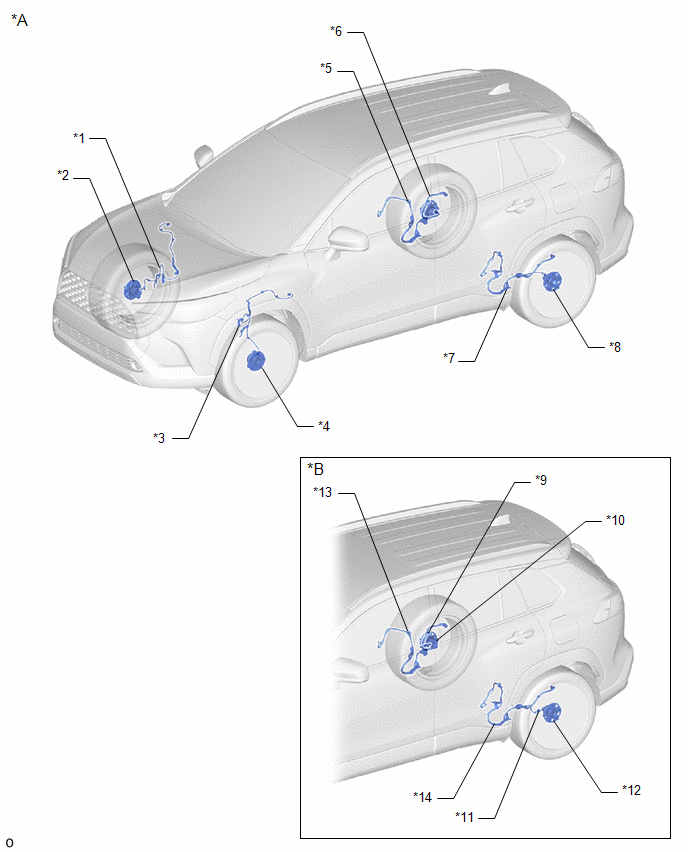

ILLUSTRATION

*A

for 2WD

*B

for AWD

*1

FRONT SPEED SENSOR RH

*2

FRONT AXLE HUB SUB-ASSEMBLY RH

- FRONT SPEED SENSOR ROTOR RH

*3

FRONT SPEED SENSOR LH

*4

FRONT AXLE HUB SUB-ASSEMBLY LH

- FRONT SPEED SENSOR ROTOR LH

*5

NO. 1 PARKING BRAKE WIRE ASSEMBLY

- SKID CONTROL SENSOR WIRE RH

*6

REAR AXLE HUB AND BEARING ASSEMBLY RH

- REAR SPEED SENSOR RH

- REAR SPEED SENSOR ROTOR RH

*7

NO. 2 PARKING BRAKE WIRE ASSEMBLY

- SKID CONTROL SENSOR WIRE LH

*8

REAR AXLE HUB AND BEARING ASSEMBLY LH

- REAR SPEED SENSOR LH

- REAR SPEED SENSOR ROTOR LH

*9

REAR SPEED SENSOR RH (REAR SKID CONTROL SENSOR RH)

*10

REAR AXLE HUB AND BEARING ASSEMBLY RH

- REAR SPEED SENSOR ROTOR RH

*11

REAR SPEED SENSOR LH (REAR SKID CONTROL SENSOR LH)

*12

REAR AXLE HUB AND BEARING ASSEMBLY LH

- REAR SPEED SENSOR ROTOR LH

*13

NO. 1 PARKING BRAKE WIRE ASSEMBLY

- SKID CONTROL SENSOR WIRE RH

*14

NO. 2 PARKING BRAKE WIRE ASSEMBLY

- SKID CONTROL SENSOR WIRE LH

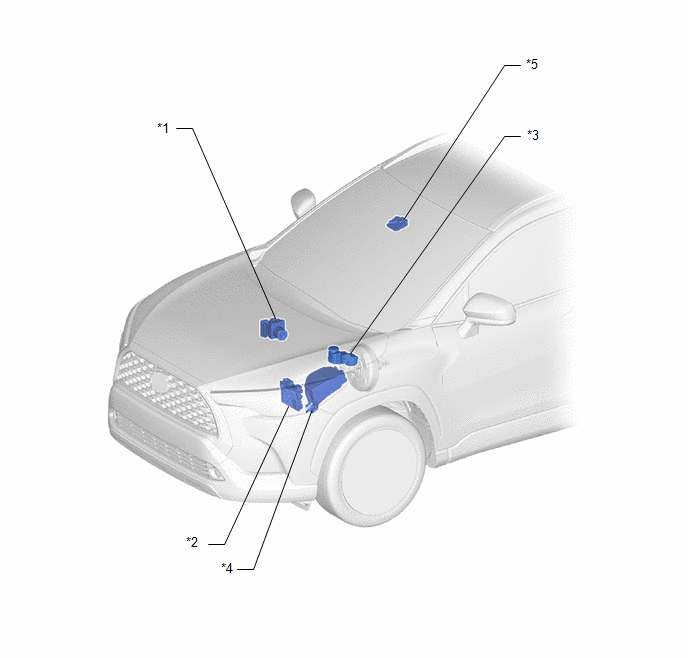

ILLUSTRATION

*1

BRAKE ACTUATOR ASSEMBLY

-SKID CONTROL ECU

*2

ECM

*3

BRAKE MASTER CYLINDER RESERVOIR ASSEMBLY

- BRAKE FLUID LEVEL WARNING SWITCH

*4

NO. 1 ENGINE ROOM RELAY BLOCK

- ABS MTR FUSE

- ABS-MAIN FUSE

*5

FORWARD RECOGNITION CAMERA

-

-

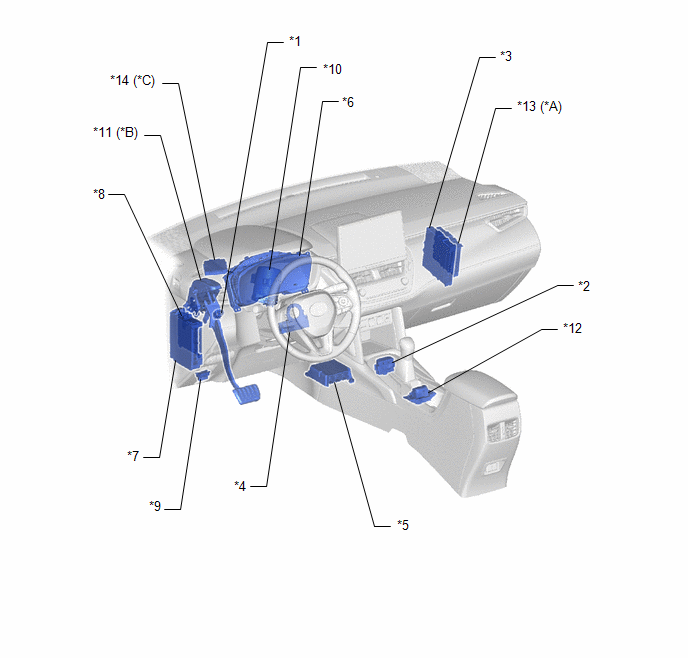

ILLUSTRATION

*A

w/ Smart Key System

*B

w/ Brake Pedal Load Sensing Switch

*C

w/ Parking Support Brake System

-

-

*1

STOP LIGHT SWITCH ASSEMBLY

*2

COMBINATION SWITCH ASSEMBLY

- VSC OFF SWITCH

*3

ENGINE STOP AND START ECU

*4

STEERING SENSOR

*5

AIRBAG ECU ASSEMBLY

- YAW RATE AND ACCELERATION SENSOR

*6

COMBINATION METER ASSEMBLY

- ABS WARNING LIGHT

- BRAKE SYSTEM WARNING LIGHT (RED INDICATOR)

- SLIP INDICATOR LIGHT

- VSC OFF INDICATOR LIGHT

- BRAKE HOLD STANDBY INDICATOR LIGHT

- BRAKE HOLD OPERATED INDICATOR LIGHT

- MULTI-INFORMATION DISPLAY (TRACTION CONTROL TURNED OFF)

*7

POWER DISTRIBUTION BOX ASSEMBLY

- ECU-DCC NO. 1 FUSE

- A/BAG-IGR FUSE

- STOP FUSE

*8

MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU)

*9

DLC3

*10

POWER STEERING ECU ASSEMBLY

*11

BRAKE PEDAL SUPPORT ASSEMBLY

- BRAKE PEDAL LOAD SENSING SWITCH

*12

ELECTRIC PARKING BRAKE SWITCH ASSEMBLY

- BRAKE HOLD SWITCH

*13

CERTIFICATION ECU (SMART KEY ECU ASSEMBLY)

*14

CLEARANCE WARNING ECU ASSEMBLY
