Toyota Corolla Cross: Removal

REMOVAL

CAUTION / NOTICE / HINT

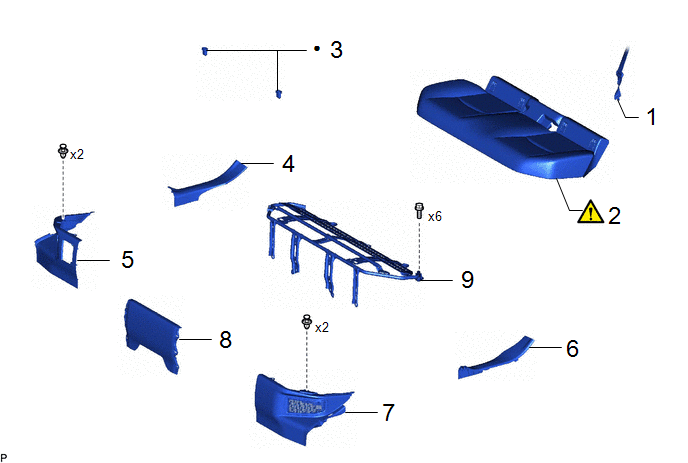

COMPONENTS (REMOVAL)

Procedure

Part Name Code

1

REAR CENTER SEAT OUTER BELT ASSEMBLY

73350C

-

-

-

2

BENCH TYPE REAR SEAT CUSHION ASSEMBLY

-

-

-

3

REAR SEAT CUSHION LOCK HOOK

72693

-

-

-

4

REAR DOOR SCUFF PLATE RH

67917A

-

-

-

5

REAR UNDER SIDE COVER RH

76973F

-

-

-

6

REAR DOOR SCUFF PLATE LH

67918A

-

-

-

7

REAR UNDER SIDE COVER LH

76974F

-

-

-

8

REAR UNDER COVER

76971G

-

-

-

9

REAR SEAT CUSHION LEG SUB-ASSEMBLY

71033

-

-

-

Non-reusable part

-

-

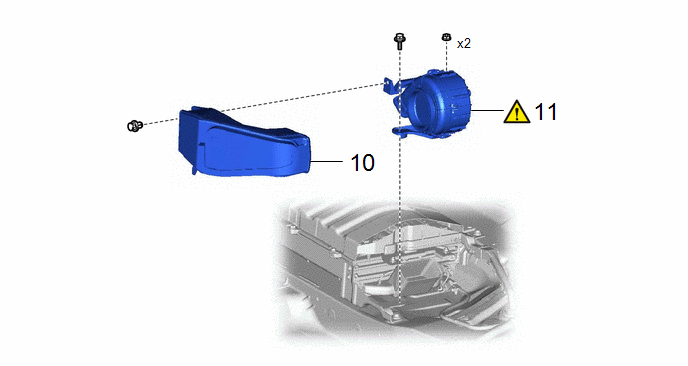

Procedure

Part Name Code

10

NO. 1 EV BATTERY INTAKE DUCT

G92D1A

-

-

-

11

BATTERY COOLING BLOWER ASSEMBLY

G9230

-

-

-

PROCEDURE

1. DISCONNECT REAR CENTER SEAT OUTER BELT ASSEMBLY

Click here

2. REMOVE BENCH TYPE REAR SEAT CUSHION ASSEMBLY

Click here

3. REMOVE REAR SEAT CUSHION LOCK HOOK

Click here

4. REMOVE REAR DOOR SCUFF PLATE RH

Click here

5. REMOVE REAR UNDER SIDE COVER RH

Click here

6. REMOVE REAR DOOR SCUFF PLATE LH

(a) Use the same procedure as for the RH side.

7. REMOVE REAR UNDER SIDE COVER LH

Click here

8. REMOVE REAR UNDER COVER

Click here

9. REMOVE REAR SEAT CUSHION LEG SUB-ASSEMBLY

Click here

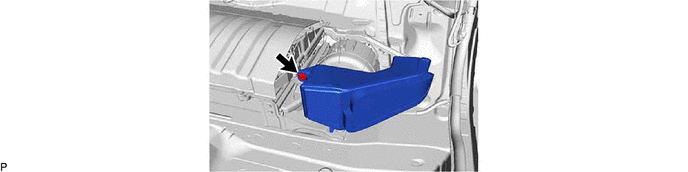

10. REMOVE NO. 1 EV BATTERY INTAKE DUCT

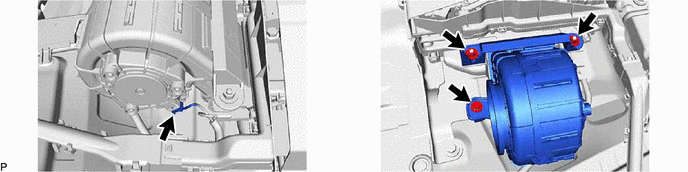

11. REMOVE BATTERY COOLING BLOWER ASSEMBLY

NOTICE:

  • Be sure not to touch the fan part of the battery cooling blower assembly.
  • Do not lift the battery cooling blower assembly using the wire harness.
