Toyota Corolla Cross: Parts Location

PARTS LOCATION

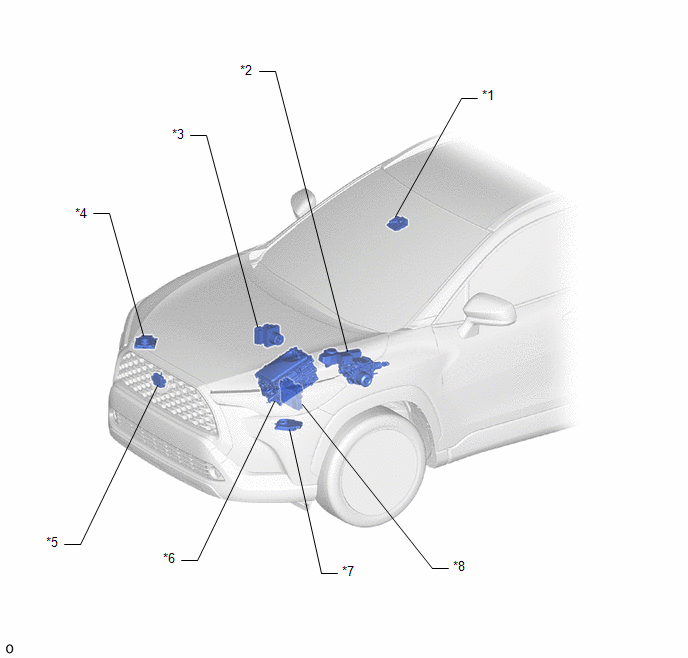

ILLUSTRATION

*1

FORWARD RECOGNITION CAMERA

*2

ELECTRIC BRAKE BOOSTER (BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY)

*3

SKID CONTROL ECU (BRAKE ACTUATOR ASSEMBLY)

*4

HEADLAMP ECU SUB-ASSEMBLY RH

(w/ AFS)

*5

MILLIMETER WAVE RADAR SENSOR ASSEMBLY

*6

HYBRID MOTOR CONTROL INVERTER ASSEMBLY

*7

HEADLAMP ECU SUB-ASSEMBLY LH

(w/ AFS)

*8

ECM

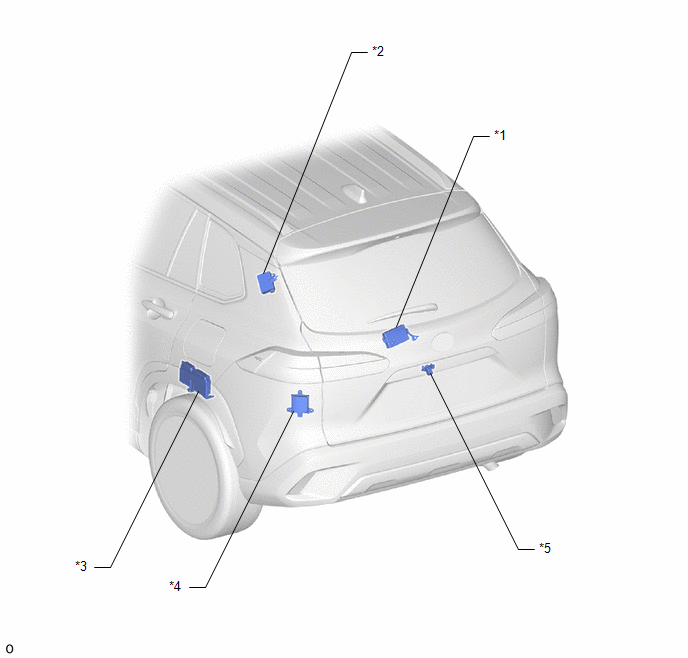

ILLUSTRATION

*1

MULTIPLEX NETWORK DOOR ECU

(w/ Power Back Door)

*2

TIRE PRESSURE WARNING ECU AND RECEIVER

*3

BATTERY ECU ASSEMBLY

*4

BLIND SPOT MONITOR SENSOR LH (B)

(w/ Blind Spot Monitor System)

*5

REAR TELEVISION CAMERA ASSEMBLY

(w/ Parking Assist Monitor System)

-

-

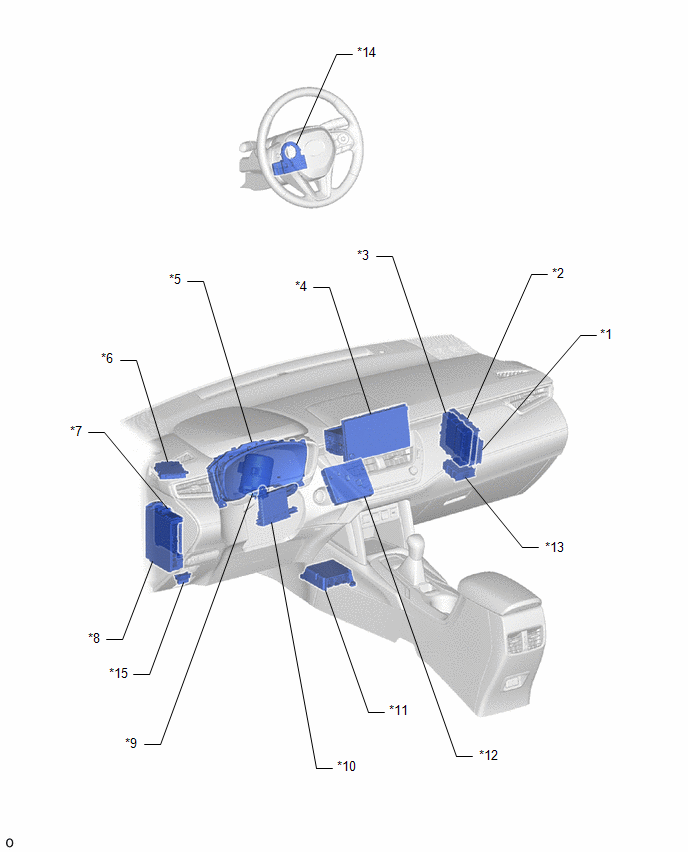

ILLUSTRATION

*1

CENTRAL GATEWAY ECU (NETWORK GATEWAY ECU)

*2

CERTIFICATION ECU (SMART KEY ECU ASSEMBLY)

*3

HYBRID VEHICLE CONTROL ECU

*4

RADIO AND DISPLAY RECEIVER ASSEMBLY

*5

COMBINATION METER ASSEMBLY

*6

CLEARANCE WARNING ECU ASSEMBLY

(w/ Intuitive Parking Assist System)

*7

MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU)

*8

POWER DISTRIBUTION BOX ASSEMBLY

*9

POWER STEERING ECU ASSEMBLY

*10

AIR CONDITIONING AMPLIFIER

*11

AIRBAG ECU ASSEMBLY

*12

DCM (TELEMATICS TRANSCEIVER)

(w/ Telematics Transceiver)

*13

VEHICLE APPROACHING SPEAKER CONTROLLER

*14

STEERING SENSOR

*15

DLC3

-

-

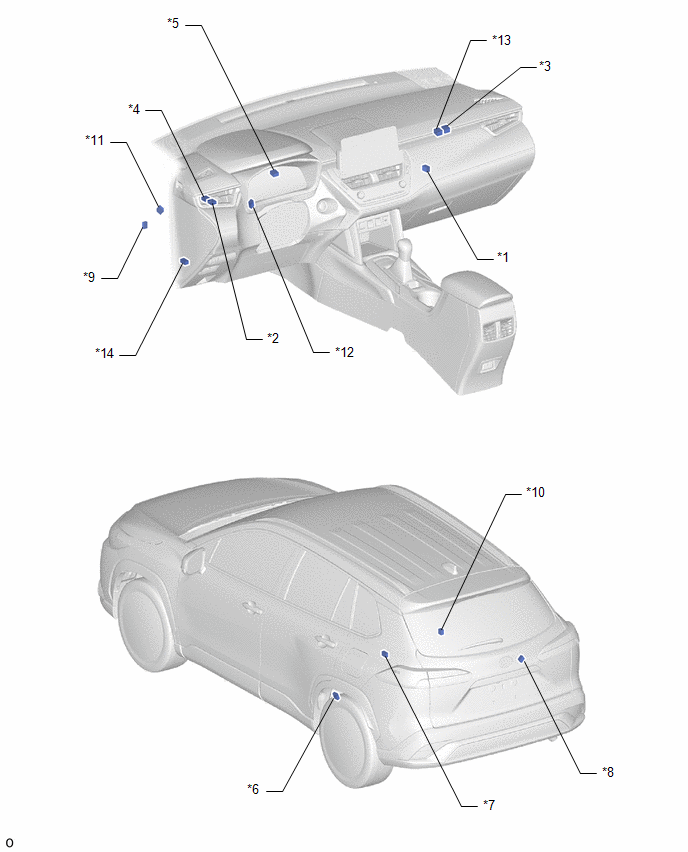

ILLUSTRATION

*1

NO. 9 GLOBAL CAN JUNCTION CONNECTOR

*2

NO. 11 GLOBAL CAN JUNCTION CONNECTOR

*3

NO. 13 GLOBAL CAN JUNCTION CONNECTOR

*4

NO. 14 GLOBAL CAN JUNCTION CONNECTOR

*5

NO. 15 GLOBAL CAN JUNCTION CONNECTOR

*6

NO. 16 GLOBAL CAN JUNCTION CONNECTOR

*7

NO. 17 GLOBAL CAN JUNCTION CONNECTOR

*8

NO. 18 GLOBAL CAN JUNCTION CONNECTOR

*9

NO. 20 GLOBAL CAN JUNCTION CONNECTOR

*10

NO. 22 GLOBAL CAN JUNCTION CONNECTOR

*11

NO. 2 CAN JUNCTION CONNECTOR

*12

NO. 3 CAN JUNCTION CONNECTOR

*13

NO. 2 CAN JUNCTION TERMINAL

*14

OPTION CONNECTOR (BUS BUFFER ECU)
