Toyota Corolla Cross: Parts Location

PARTS LOCATION

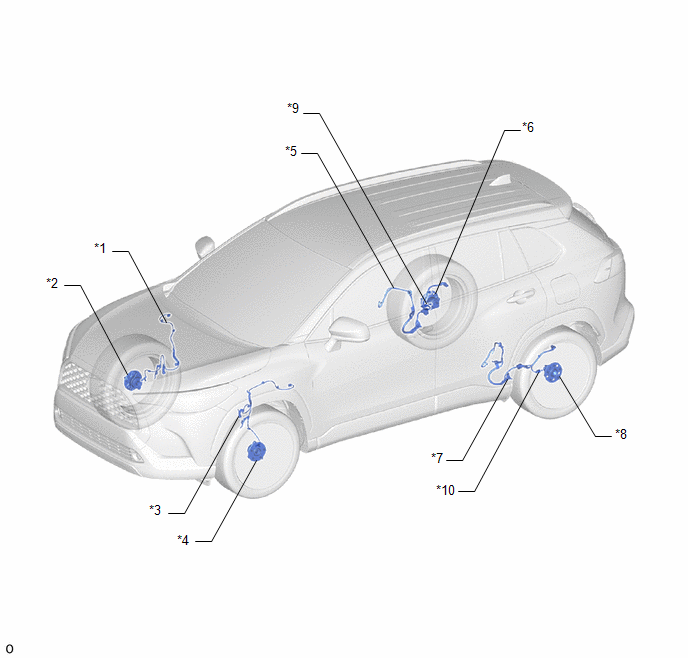

ILLUSTRATION

*1

FRONT SPEED SENSOR RH

*2

FRONT AXLE HUB SUB-ASSEMBLY RH

- FRONT SPEED SENSOR ROTOR RH

*3

FRONT SPEED SENSOR LH

*4

FRONT AXLE HUB SUB-ASSEMBLY LH

- FRONT SPEED SENSOR ROTOR LH

*5

NO. 1 PARKING BRAKE WIRE ASSEMBLY

- SKID CONTROL SENSOR WIRE RH

*6

REAR AXLE HUB AND BEARING ASSEMBLY RH

- REAR SPEED SENSOR ROTOR RH

*7

NO. 2 PARKING BRAKE WIRE ASSEMBLY

- SKID CONTROL SENSOR WIRE LH

*8

REAR AXLE HUB AND BEARING ASSEMBLY LH

- REAR SPEED SENSOR ROTOR LH

*9

REAR SPEED SENSOR RH

*10

REAR SPEED SENSOR LH

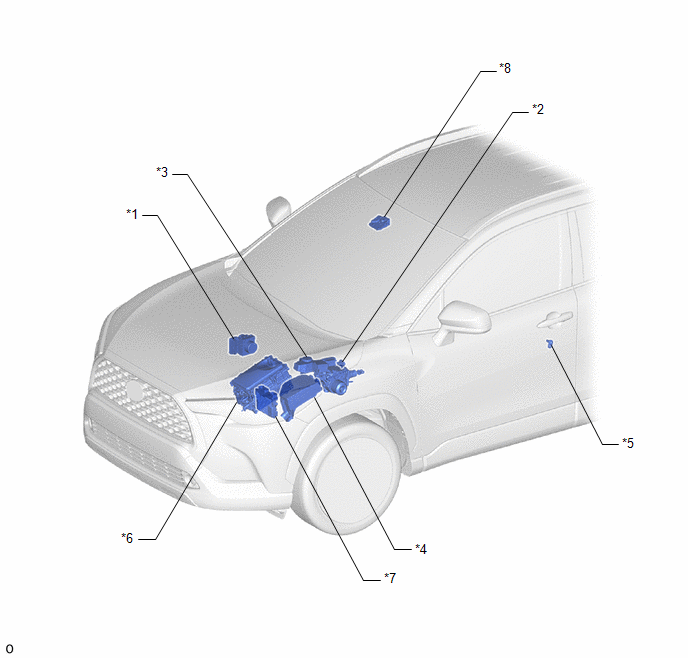

ILLUSTRATION

*1

BRAKE ACTUATOR ASSEMBLY

- SKID CONTROL ECU

*2

BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY

- ELECTRIC BRAKE BOOSTER

- MOTOR ROTATION ANGLE SENSOR

- RELATIVE DISPLACEMENT SENSOR

- MOTOR

*3

BRAKE MASTER CYLINDER RESERVOIR ASSEMBLY

- BRAKE FLUID LEVEL WARNING SWITCH

*4

NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY

- ABS NO. 1 FUSE

- ABS NO. 2 FUSE

- ABS MAIN FUSE

- CAPACITOR FUSE

*5

FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY (FOR DRIVER SIDE)

*6

INVERTER WITH CONVERTER ASSEMBLY

*7

ECM

*8

FORWARD RECOGNITION CAMERA

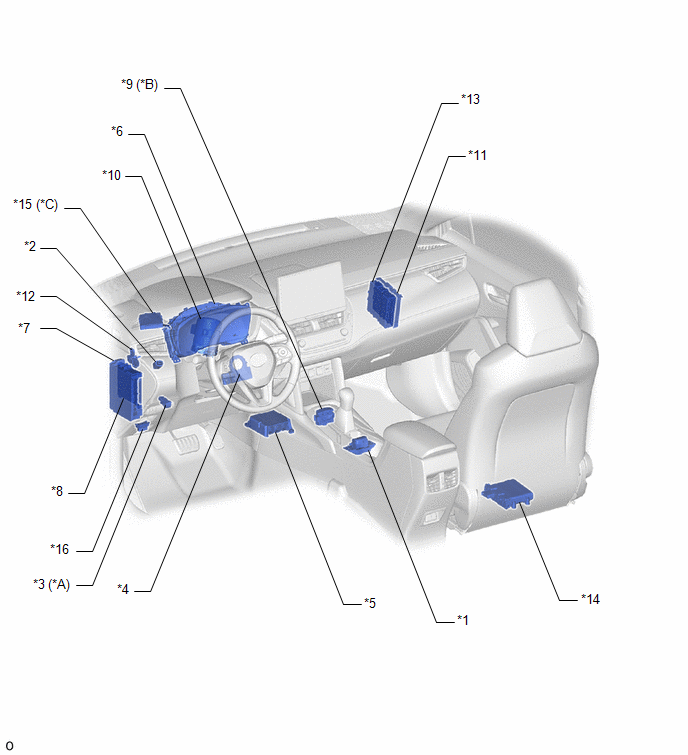

ILLUSTRATION

*A

for Instrument Panel Side

*B

for Console Box

*C

w/ Parking Support Brake System

-

-

*1

ELECTRIC PARKING BRAKE SWITCH ASSEMBLY

- BRAKE HOLD SWITCH

*2

STOP LIGHT SWITCH ASSEMBLY

- STOP LIGHT CONTROL RELAY

*3

VSC OFF SWITCH

*4

STEERING SENSOR

*5

AIRBAG ECU ASSEMBLY

- YAW RATE AND ACCELERATION SENSOR

*6

COMBINATION METER ASSEMBLY

- ABS WARNING LIGHT

- BRAKE SYSTEM WARNING LIGHT (RED INDICATOR)

- BRAKE SYSTEM WARNING LIGHT (YELLOW INDICATOR)

- SLIP INDICATOR LIGHT

- VSC OFF INDICATOR LIGHT

- BRAKE HOLD STANDBY INDICATOR LIGHT

- BRAKE HOLD OPERATED INDICATOR LIGHT

- MULTI-INFORMATION DISPLAY (TRACTION CONTROL TURNED OFF)

- METER BUZZER

*7

POWER DISTRIBUTION BOX ASSEMBLY

- STOP FUSE

- ECU-DCC NO. 1 FUSE

- ECU-IGR NO. 4 FUSE

- A/BAG-IGR FUSE

*8

MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU)

*9

COMBINATION SWITCH ASSEMBLY

- VSC OFF SWITCH

*10

POWER STEERING ECU ASSEMBLY

*11

CERTIFICATION ECU (SMART KEY ECU ASSEMBLY)

*12

BRAKE PEDAL STROKE SENSOR ASSEMBLY

*13

HYBRID VEHICLE CONTROL ECU

*14

BRAKE CONTROL POWER SUPPLY ASSEMBLY

*15

CLEARANCE WARNING ECU ASSEMBLY

*16

DLC3
