Toyota Corolla Cross: Electrical Key Oscillator (for Rear Floor)

Removal

REMOVAL

CAUTION / NOTICE / HINT

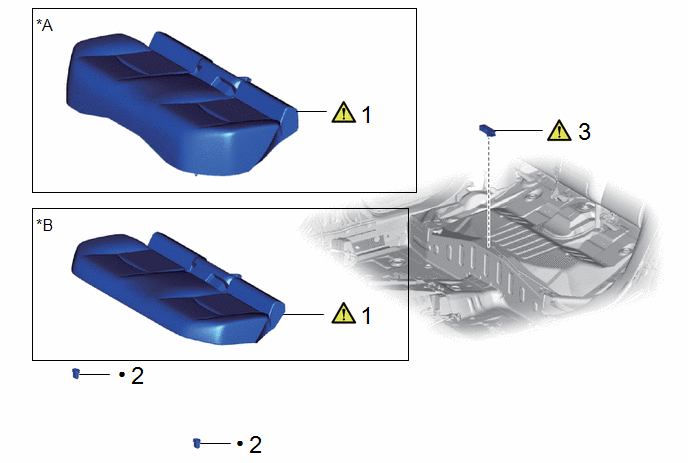

COMPONENTS (REMOVAL)

Procedure

Part Name Code

1

BENCH TYPE REAR SEAT CUSHION ASSEMBLY

-

-

-

2

REAR SEAT CUSHION LOCK HOOK

72693

-

-

-

3

NO. 2 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY

-

-

-

*A

for Gasoline Model



for HEV Model

Non-reusable part

-

-

PROCEDURE

1. REMOVE BENCH TYPE REAR SEAT CUSHION ASSEMBLY

  • for Gasoline Model:

    Click here

  • for HEV Model:

    Click here

2. REMOVE REAR SEAT CUSHION LOCK HOOK

Click here

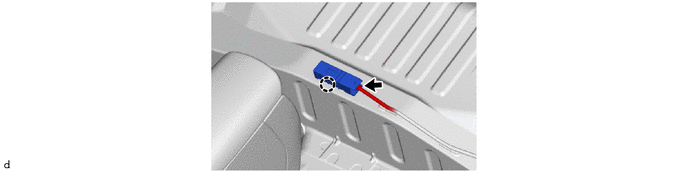

3. REMOVE NO. 2 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY

NOTICE:

Be careful when removing the No. 2 indoor electrical key antenna assembly. If the No. 2 indoor electrical key antenna assembly is dropped, replace it with a new one.

Installation

INSTALLATION

CAUTION / NOTICE / HINT

COMPONENTS (INSTALLATION)

Procedure

Part Name Code

1

NO. 2 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY

-

-

-

2

REAR SEAT CUSHION LOCK HOOK

72693

-

-

-

3

BENCH TYPE REAR SEAT CUSHION ASSEMBLY

-

-

-

*A

for Gasoline Model

*B

for HEV Model

Non-reusable part

-

-

PROCEDURE

1. INSTALL NO. 2 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY

NOTICE:

Be careful when installing the No. 2 indoor electrical key antenna assembly. If the No. 2 indoor electrical key antenna assembly is dropped, replace it with a new one.

2. INSTALL REAR SEAT CUSHION LOCK HOOK

3. INSTALL BENCH TYPE REAR SEAT CUSHION ASSEMBLY

  • for Gasoline Model

    Click here

  • for HEV Model

    Click here
