Toyota Corolla Cross: Parts Location

PARTS LOCATION

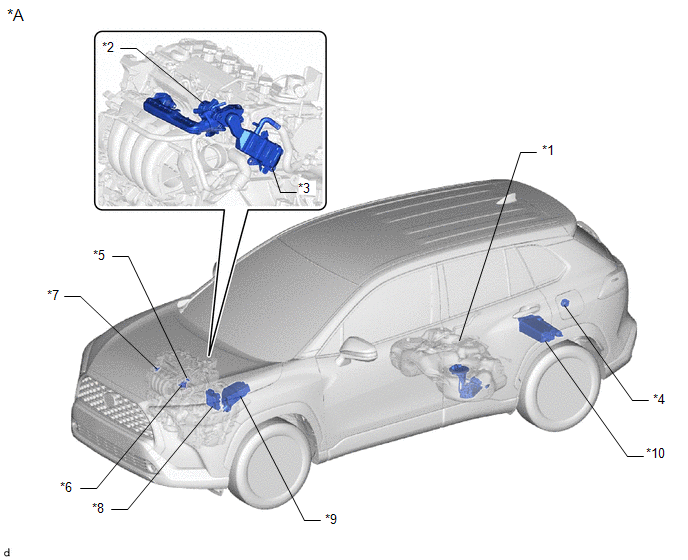

ILLUSTRATION

*A

for 2WD

-

-

*1

FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY

*2

EGR VALVE ASSEMBLY

*3

EGR COOLER ASSEMBLY

*4

FUEL TANK CAP ASSEMBLY

*5

PCV VALVE (VENTILATION VALVE SUB-ASSEMBLY)

*6

PURGE VALVE (PURGE VSV)

*7

E.F.I. VACUUM SENSOR ASSEMBLY (MANIFOLD ABSOLUTE PRESSURE SENSOR)

*8

ECM

*9

NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY

- EFI-MAIN RELAY

- EFI NO. 2 FUSE

*10

CANISTER (CHARCOAL CANISTER ASSEMBLY)

ILLUSTRATION

*A

for AWD

-

-

*1

FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY

*2

EGR VALVE ASSEMBLY

*3

EGR COOLER ASSEMBLY

*4

FUEL TANK CAP ASSEMBLY

*5

PCV VALVE (VENTILATION VALVE SUB-ASSEMBLY)

*6

PURGE VALVE (PURGE VSV)

*7

E.F.I. VACUUM SENSOR ASSEMBLY (MANIFOLD ABSOLUTE PRESSURE SENSOR)

*8

ECM

*9

NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY

*10

CANISTER (CHARCOAL CANISTER ASSEMBLY)
