Toyota Corolla Cross: Parts Location

PARTS LOCATION

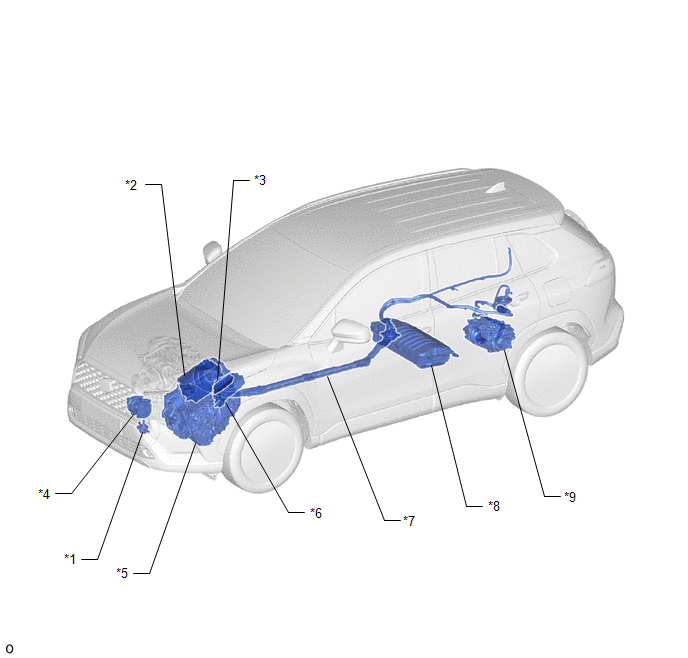

ILLUSTRATION

*1

INVERTER WATER PUMP ASSEMBLY

*2

INVERTER WITH CONVERTER ASSEMBLY

*3

ECM

*4

COMPRESSOR WITH MOTOR ASSEMBLY

*5

HYBRID VEHICLE TRANSAXLE ASSEMBLY

*6

NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY

*7

HV FLOOR UNDER WIRE

*8

HV BATTERY

*9

REAR TRACTION MOTOR WITH TRANSAXLE ASSEMBLY

-

-

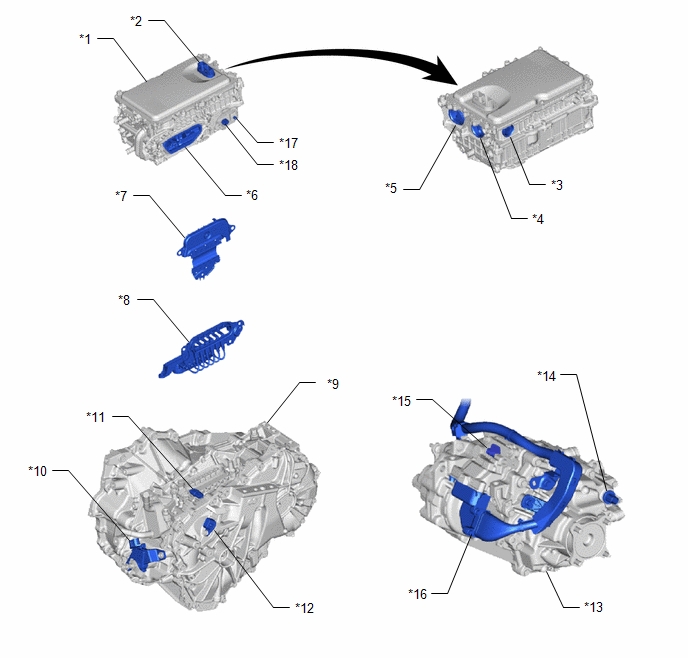

ILLUSTRATION

*1

INVERTER WITH CONVERTER ASSEMBLY

*2

LOW VOLTAGE CONNECTOR

*3

HV AIR CONDITIONING WIRE CONNECTION

*4

HV FLOOR UNDER WIRE (HV BATTERY) CONNECTION

*5

HV FLOOR UNDER WIRE (REAR TRACTION MOTOR CABLE) CONNECTION

*6

MOTOR CABLE CONNECTION

*7

INVERTER COVER

- INTERLOCK

*8

MOTOR CABLE

*9

HYBRID VEHICLE TRANSAXLE ASSEMBLY

*10

SHIFT LEVER POSITION SENSOR

*11

MOTOR TEMPERATURE SENSOR AND GENERATOR TEMPERATURE SENSOR CONNECTOR

*12

MOTOR RESOLVER, GENERATOR RESOLVER AND TRANSMISSION FLUID TEMPERATURE SENSOR CONNECTOR

*13

REAR TRACTION MOTOR WITH TRANSAXLE ASSEMBLY

*14

REAR MOTOR RESOLVER AND TRANSMISSION FLUID TEMPERATURE SENSOR CONNECTOR

*15

REAR MOTOR TEMPERATURE SENSOR CONNECTOR

*16

HV FLOOR UNDER WIRE (REAR TRACTION MOTOR CABLE)

*17

AMD TERMINAL

*18

LOW VOLTAGE CONNECTOR (DC/DC CONVERTER)

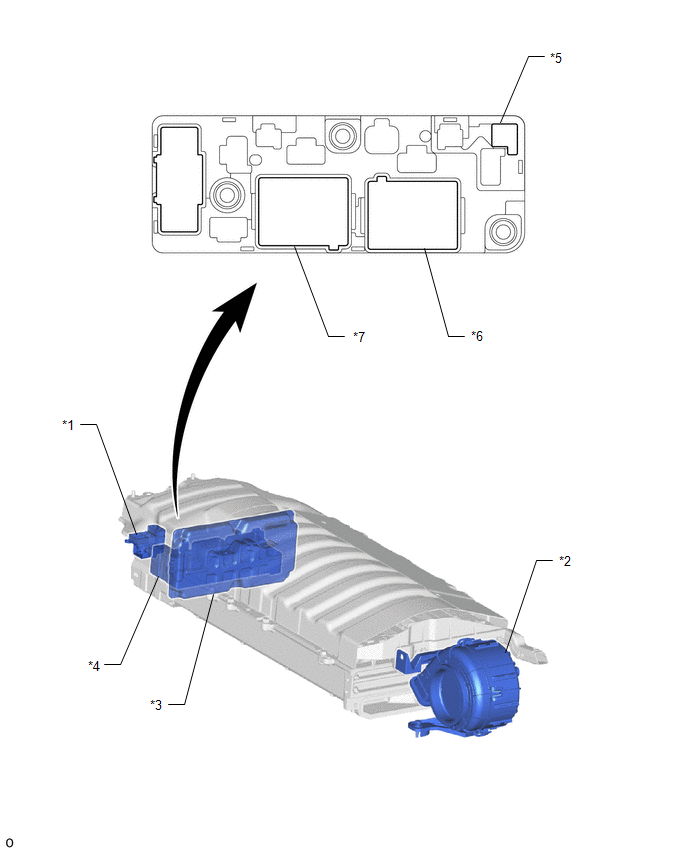

ILLUSTRATION

*1

SERVICE PLUG GRIP

*2

BATTERY COOLING BLOWER ASSEMBLY

*3

BATTERY ECU ASSEMBLY

*4

HV BATTERY JUNCTION BLOCK ASSEMBLY

*5

BATTERY CURRENT SENSOR

*6

SMRB

*7

SMRG

-

-

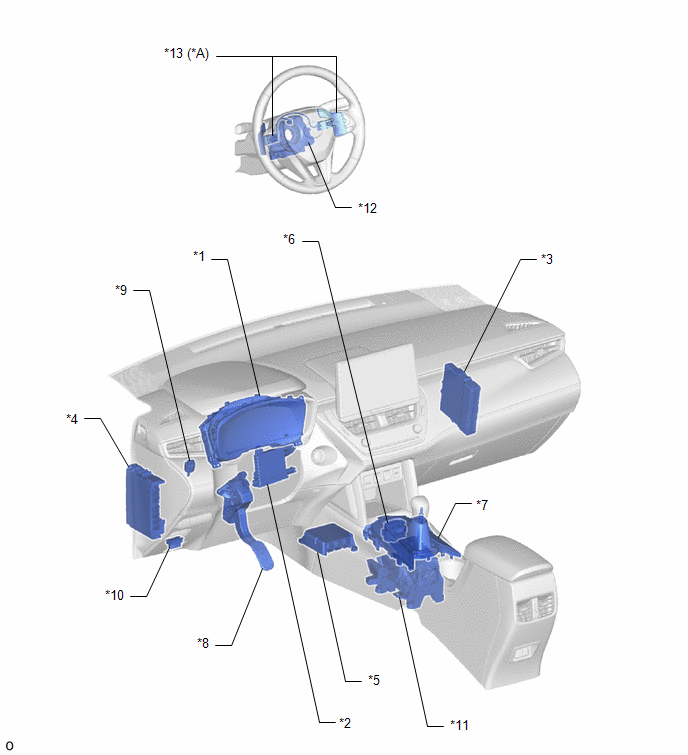

ILLUSTRATION

*A

w/ Shift Paddle Switch

-

-

*1

COMBINATION METER ASSEMBLY

*2

AIR CONDITIONING AMPLIFIER ASSEMBLY

*3

HYBRID VEHICLE CONTROL ECU

*4

POWER DISTRIBUTION BOX ASSEMBLY

*5

AIRBAG SENSOR ASSEMBLY

*6

COMBINATION SWITCH ASSEMBLY

- DRIVE MODE SELECT SWITCH

- EV DRIVE MODE SWITCH

*7

POSITION INDICATOR HOUSING ASSEMBLY

*8

ACCELERATOR PEDAL SENSOR ASSEMBLY

*9

STOP LIGHT SWITCH ASSEMBLY

*10

DLC3

*11

SHIFT LOCK CONTROL UNIT ASSEMBLY

- TRANSMISSION CONTROL SWITCH

*12

SPIRAL CABLE SUB-ASSEMBLY

*13

SHIFT PADDLE SWITCH

(TRANSMISSION SHIFT SWITCH ASSEMBLY)

-

-
