Toyota Corolla Cross: Parts Location

PARTS LOCATION

ILLUSTRATION

*1

MAP LIGHT ASSEMBLY

- MANUAL (SOS) SWITCH

*2

TELEPHONE MICROPHONE ASSEMBLY

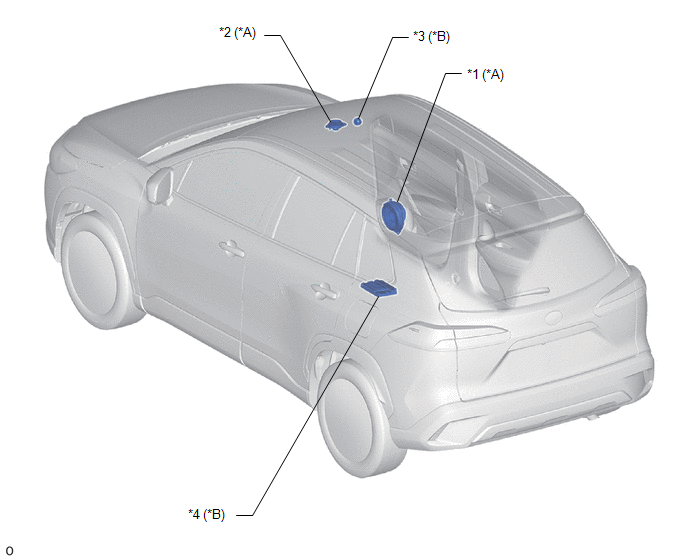

ILLUSTRATION

*A

for 6 Speakers

*B

for 9 Speakers

*1

FRONT NO. 1 SPEAKER ASSEMBLY RH

*2

FRONT NO. 2 SPEAKER ASSEMBLY RH

*3

FRONT NO. 3 SPEAKER ASSEMBLY RH

*4

STEREO COMPONENT AMPLIFIER ASSEMBLY

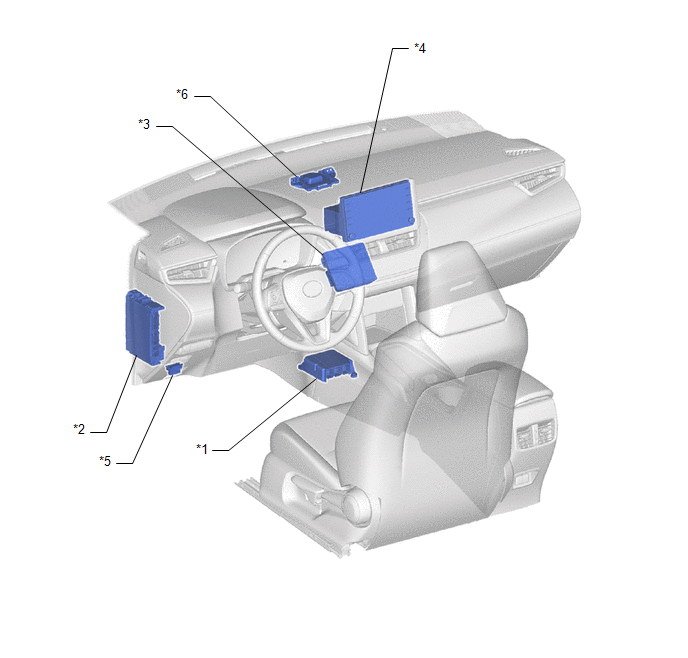

ILLUSTRATION

*1

AIRBAG ECU ASSEMBLY

*2

POWER DISTRIBUTION BOX ASSEMBLY

- ECU-IGR NO. 2 FUSE

*3

DCM(TELEMATICS TRANSCEIVER)

- MOBILEPHONE BATTERY

*4

RADIO AND DISPLAY RECEIVER ASSEMBLY

*5

DLC3

*6

TELEPHONE AND GPS ANTENNA (NAVIGATION ANTENNA ASSEMBLY)

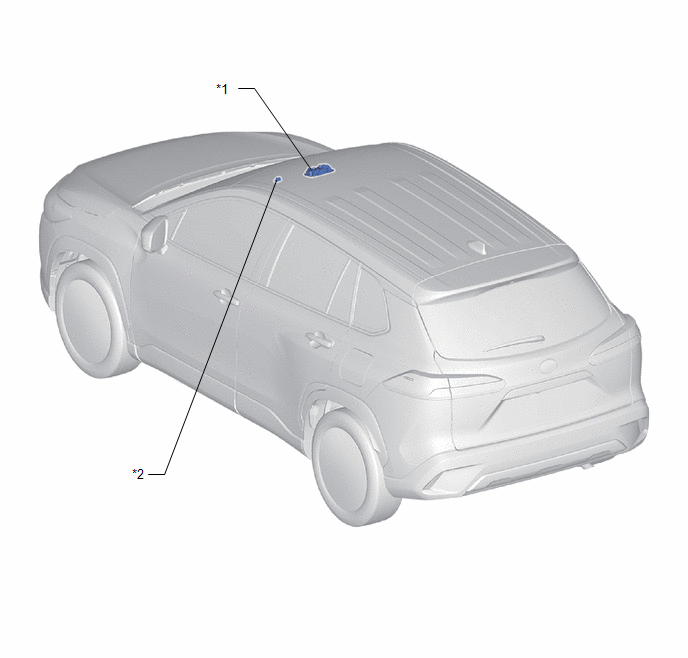

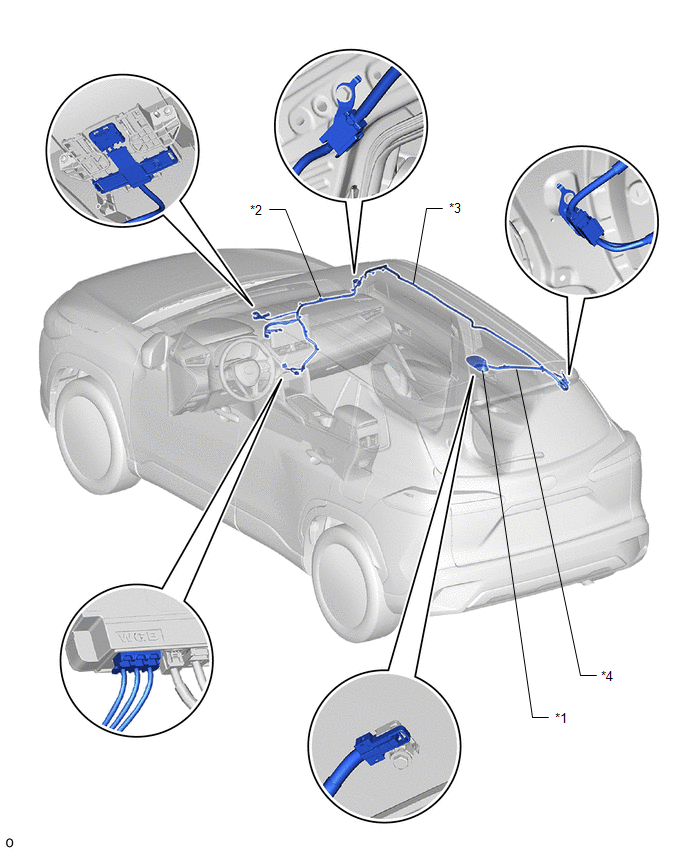

ILLUSTRATION

*1

TELEPHONE AND GPS ANTENNA (ROOF ANTENNA ASSEMBLY)

*2

TELEPHONE AND GPS ANTENNA CORD (ANTENNA CORD SUB-ASSEMBLY)

*3

TELEPHONE AND GPS ANTENNA CORD (NO. 2 ANTENNA CORD SUB-ASSEMBLY)

*4

TELEPHONE AND GPS ANTENNA CORD (NO. 3 ANTENNA CORD SUB-ASSEMBLY)
