Toyota Corolla Cross: Wireless Door Lock Buzzer

Removal

REMOVAL

CAUTION / NOTICE / HINT

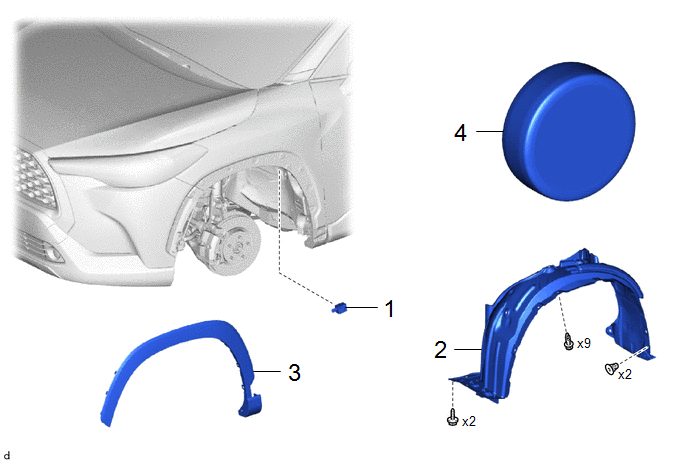

COMPONENTS (REMOVAL)

Procedure

Part Name Code

1

FRONT WHEEL LH

-

-

-

-

2

FRONT FENDER MOULDING SUB-ASSEMBLY LH

75602A

-

-

-

3

FRONT FENDER LINER LH

53876A

-

-

-

4

WIRELESS DOOR LOCK BUZZER

89747

-

-

-

CAUTION / NOTICE / HINT

PROCEDURE

1. REMOVE FRONT WHEEL LH

Click here

2. REMOVE FRONT FENDER MOULDING SUB-ASSEMBLY LH

Click here

3. REMOVE FRONT FENDER LINER LH

(a) Use the same procedure as for the RH side.

Click here

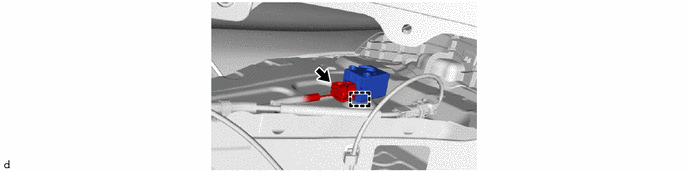

4. REMOVE WIRELESS DOOR LOCK BUZZER

Installation

INSTALLATION

CAUTION / NOTICE / HINT

COMPONENTS (INSTALLATION)

Procedure

Part Name Code

1

WIRELESS DOOR LOCK BUZZER

89747

-

-

-

2

FRONT FENDER LINER LH

53876A

-

-

-

3

FRONT FENDER MOULDING SUB-ASSEMBLY LH

75602A

-

-

-

4

FRONT WHEEL LH

-

-

-

-

PROCEDURE

1. INSTALL WIRELESS DOOR LOCK BUZZER

2. INSTALL FRONT FENDER LINER LH

3. INSTALL FRONT FENDER MOULDING SUB-ASSEMBLY LH

Click here

4. INSTALL FRONT WHEEL LH

Click here
