INSTALLATION
CAUTION / NOTICE / HINT
COMPONENTS (INSTALLATION)
|
Procedure |
Part Name Code |
|
|
|
|
|---|---|---|---|---|---|
|
1 |
SHIFT STROKE SENSOR |
89419B |
|
- |
- |
|
N*m (kgf*cm, ft.*lbf): Specified torque |
|
Toyota Genuine CVT Fluid FE |
|
Procedure |
Part Name Code |
|
|
|
|
|---|---|---|---|---|---|
|

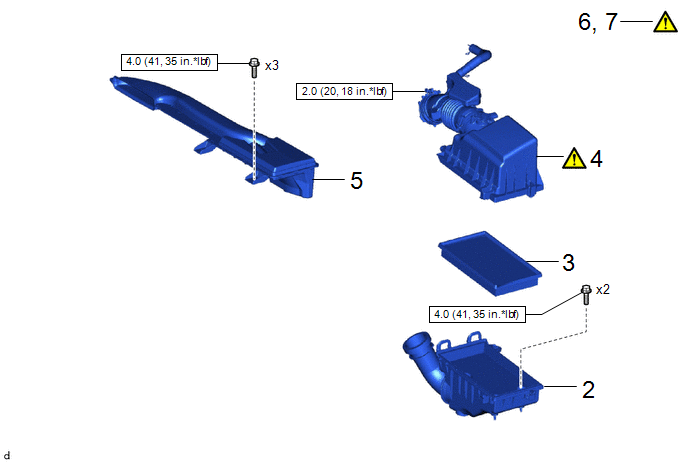

2 |
AIR CLEANER CASE SUB-ASSEMBLY |
17701 |
- |
- |
- |
|
3 |
AIR CLEANER FILTER ELEMENT SUB-ASSEMBLY |
17801 |
- |
- |
- |
|
4 |
AIR CLEANER CAP WITH AIR CLEANER HOSE |
- |
|
- |
- |
|
5 |
INLET NO. 1 AIR CLEANER |
17751 |
- |
- |
- |
|
6 |
INSPECT FOR CONTINUOUSLY VARIABLE TRANSAXLE FLUID LEAK |
- |
|
- |
- |
|
7 |
CHECK DATA LIST |
- |
|
- |
- |
|
N*m (kgf*cm, ft.*lbf): Specified torque |
- |
- |
PROCEDURE

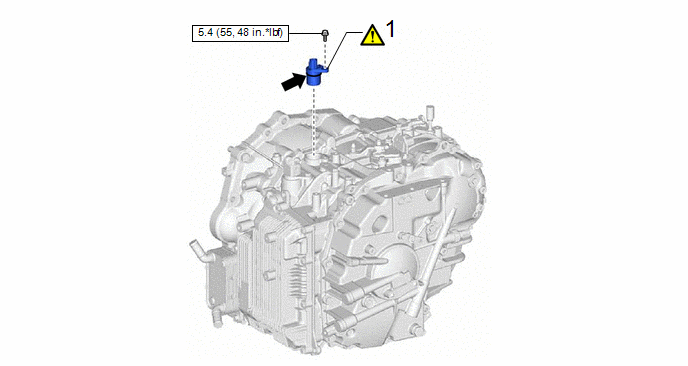

1. INSTALL SHIFT STROKE SENSOR
|
Toyota Genuine CVT fluid FE |
- |
- |

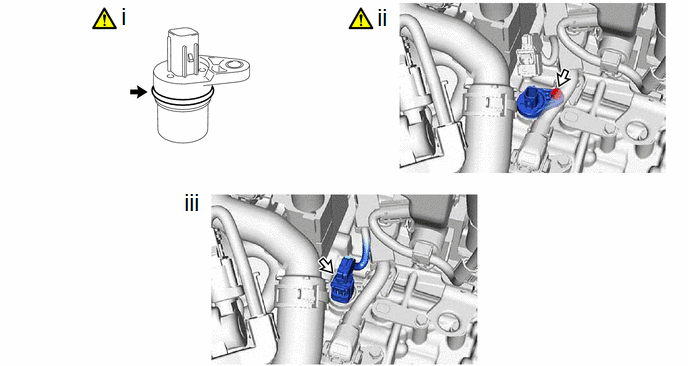

(1) Coat the O-ring of the shift stroke sensor with Toyota Genuine CVT fluid FE.
NOTICE:
If reusing the shift stroke sensor, check that the O-ring is not damaged.
(2) Install the shift stroke sensor to the transaxle case sub-assembly with the bolt.
Torque:
5.4 N·m {55 kgf·cm, 48 in·lbf}
NOTICE:
Be careful not to damage the O-ring.
(3) Connect the shift stroke sensor connector.
2. INSTALL AIR CLEANER CASE SUB-ASSEMBLY
Click here
3. INSTALL AIR CLEANER FILTER ELEMENT SUB-ASSEMBLY
4. INSTALL AIR CLEANER CAP WITH AIR CLEANER HOSE
|
Click here |
5. INSTALL INLET NO. 1 AIR CLEANER
Click here
6. INSPECT FOR CONTINUOUSLY VARIABLE TRANSAXLE FLUID LEAK
Click here
7. CHECK DATA LIST
Click here
