Toyota Corolla Cross: Parts Location

PARTS LOCATION

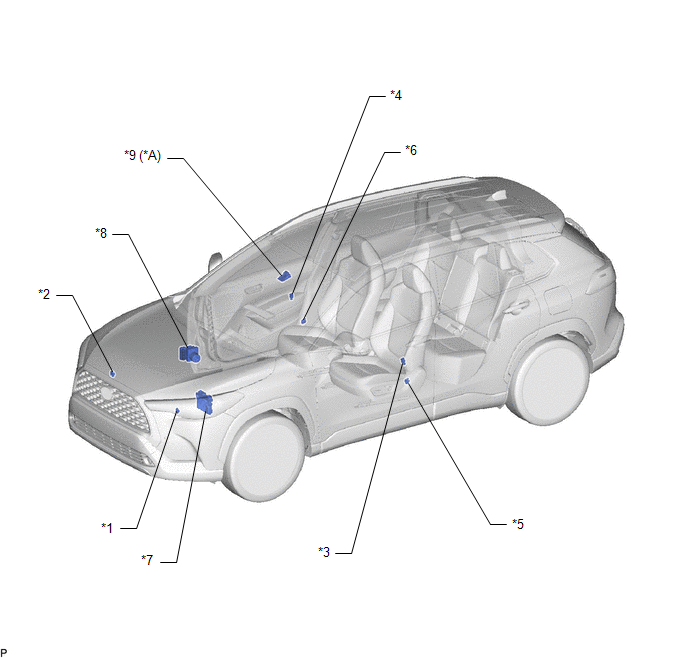

ILLUSTRATION

*A

w/ Toyota Safety Sense

-

-

*1

FRONT AIRBAG SENSOR LH

*2

FRONT AIRBAG SENSOR RH

*3

SIDE AIRBAG PRESSURE SENSOR LH

*4

SIDE AIRBAG PRESSURE SENSOR RH

*5

NO. 1 SIDE AIRBAG SENSOR LH

*6

NO. 1 SIDE AIRBAG SENSOR RH

*7

ECM

*8

BRAKE ACTUATOR ASSEMBLY

- SKID CONTROL ECU

*9

FORWARD RECOGNITION CAMERA

-

-

ILLUSTRATION

*1

FRONT SEAT OUTER BELT ASSEMBLY LH

*2

FRONT SEAT OUTER BELT ASSEMBLY RH

*3

FRONT SEAT AIRBAG ASSEMBLY LH

*4

FRONT SEAT AIRBAG ASSEMBLY RH

*5

REAR SEAT AIRBAG ASSEMBLY LH

*6

REAR SEAT AIRBAG ASSEMBLY RH

*7

CURTAIN SHIELD AIRBAG ASSEMBLY LH

*8

CURTAIN SHIELD AIRBAG ASSEMBLY RH

*9

REAR SEAT OUTER BELT ASSEMBLY LH

*10

REAR SEAT OUTER BELT ASSEMBLY RH

ILLUSTRATION

*A

for HEV Model

*B

w/ Telematics Transceiver

*1

HORN BUTTON ASSEMBLY

*2

COMBINATION METER ASSEMBLY

- SRS WARNING LIGHT

*3

SPIRAL CABLE SUB-ASSEMBLY

*4

INSTRUMENT PANEL PASSENGER WITHOUT DOOR AIRBAG ASSEMBLY

*5

HYBRID VEHICLE CONTROL ECU

*6

DCM (TELEMATICS TRANSCEIVER)

*7

AIRBAG ECU ASSEMBLY

*8

LOWER NO. 1 INSTRUMENT PANEL AIRBAG ASSEMBLY

*9

DLC3

*10

POWER DISTRIBUTION BOX ASSEMBLY

- A/BAG-IGR FUSE

*11

MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU)

-

-

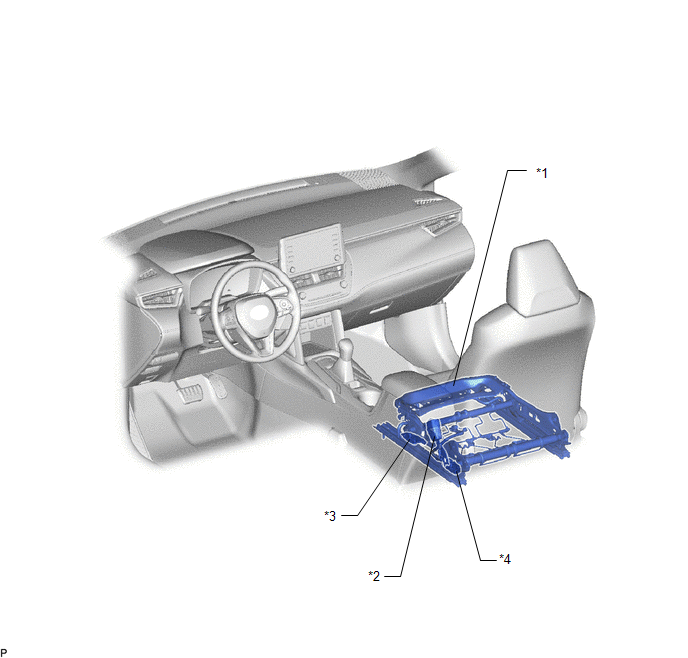

ILLUSTRATION

*1

FRONT SEAT CUSHION SPRING ASSEMBLY LH

*2

FRONT SEAT INNER BELT ASSEMBLY RH

- PASSENGER SEAT BUCKLE SWITCH

*3

FRONT OCCUPANT CLASSIFICATION SENSOR LH

*4

REAR OCCUPANT CLASSIFICATION SENSOR LH
