PARTS LOCATION

ILLUSTRATION

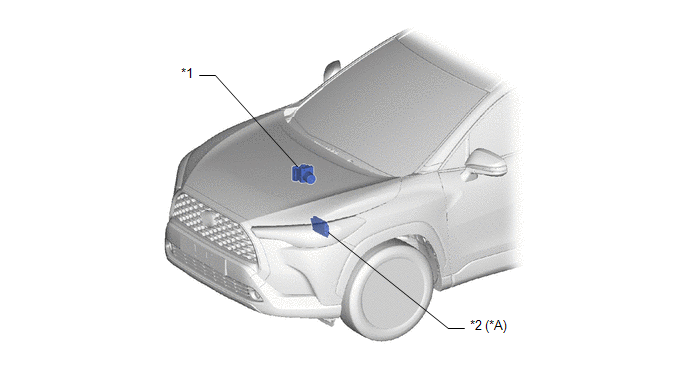

*A

for Gasoline Model

-

-

*1

BRAKE ACTUATOR ASSEMBLY

- SKID CONTROL ECU

*2

ECM

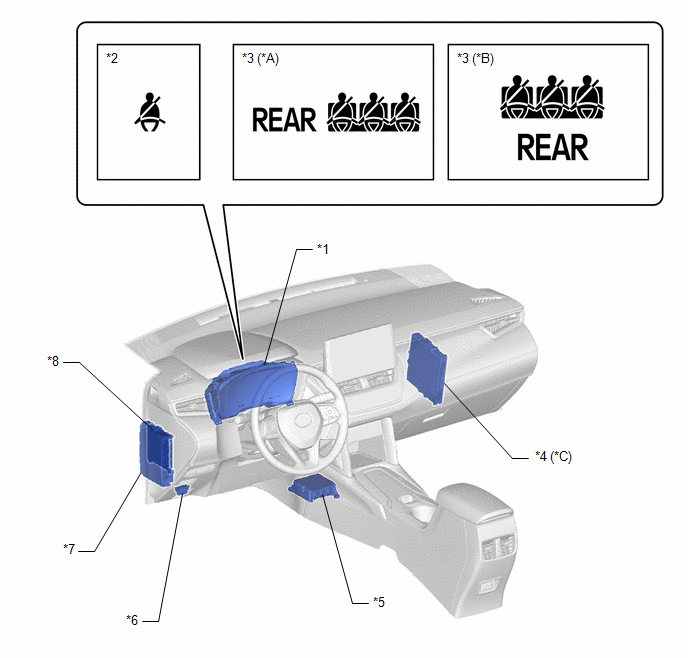

ILLUSTRATION

*A

for 4.2 Inch Display Type

*B

for 7 Inch Display Type

*C

for HEV Model

-

-

*1

COMBINATION METER ASSEMBLY

- SEAT BELT WARNING BUZZER

*2

SEAT BELT WARNING LIGHT

*3

REAR SEAT BELT WARNING LIGHT

*4

HYBRID VEHICLE CONTROL ECU

*5

AIRBAG ECU ASSEMBLY

*6

DLC3

*7

POWER DISTRIBUTION BOX ASSEMBLY

*8

MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU)

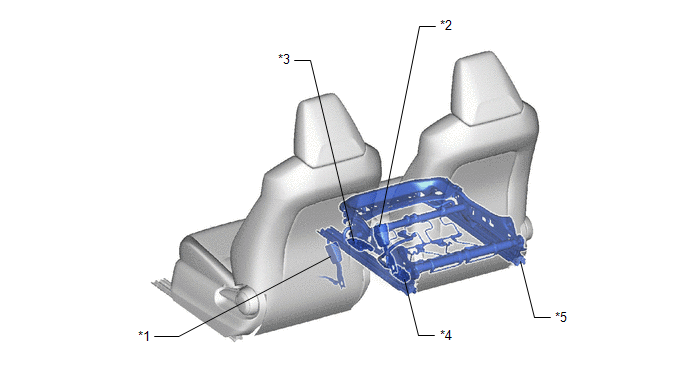

ILLUSTRATION

*1

FRONT SEAT INNER BELT ASSEMBLY LH

*2

FRONT SEAT INNER BELT ASSEMBLY RH

*3

FRONT OCCUPANT CLASSIFICATION SENSOR

*4

REAR OCCUPANT CLASSIFICATION SENSOR

*5

FRONT SEAT ADJUSTER ASSEMBLY RH

-

-

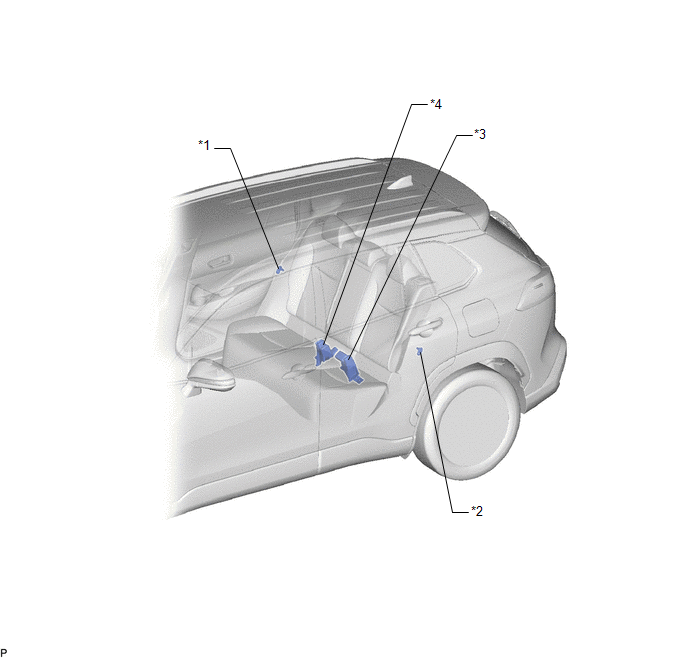

ILLUSTRATION

*1

REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY (RH)

*2

REAR DOOR COURTESY LIGHT SWITCH ASSEMBLY (LH)

*3

REAR SEAT INNER WITH CENTER BELT ASSEMBLY LH

*4

REAR SEAT INNER BELT ASSEMBLY RH
