1. INSPECT FRONT POWER SEAT SWITCH
(a) Check the resistance.
| (1) Measure the resistance according to the value(s) in the table below.
Standard Resistance: Slide Switch |
Tester Connection | Condition |
Specified Condition | |
q7-4 - q7-6 |
Slide switch pressed (Forward) |
Below 1 Ω | |
q7-1 - q7-12 | |
q7-4 - q7-12 |
Off | | q7-1 - q7-12 | |
q7-1 - q7-6 |
Slide switch pressed (Rearward) | |
q7-4 - q7-12 | Front Vertical Switch |
Tester Connection | Condition |
Specified Condition | | q7-7 - q7-6 |
Front vertical switch pressed (Up) |
Below 1 Ω | |
q7-11 - q7-12 | |
q7-7 - q7-12 |
Off | | q7-11 - q7-12 | |
q7-11 - q7-6 |
Front vertical switch pressed (Down) | |
q7-7 - q7-12 | Lifter Switch |
Tester Connection | Condition |
Specified Condition | | q7-8 - q7-6 |
Lifter switch pressed (Up) |
Below 1 Ω | |
q7-10 - q7-12 | |
q7-10 - q7-12 |
Off | | q7-8 - q7-12 | |
q7-10 - q7-6 |
Lifter switch pressed (Down) | |
q7-8 - q7-12 | Reclining Switch |
Tester Connection | Condition |
Specified Condition | |
q7-5 - q7-6 |
Reclining switch pressed (Forward) |
Below 1 Ω | |
q7-11 - q7-6 | |
q7-7 - q7-6 | |
q7-3 - q7-12 | |
q7-5 - q7-12 |
Off | | q7-3 - q7-12 | |
q7-3 - q7-6 |
Reclining switch pressed (Rearward) | |
q7-5 - q7-12 | |
q7-10 - q7-6 | |
q7-8 - q7-6 | Lumbar Support Switch |
Tester Connection | Condition |
Specified Condition | |
q7-9 - q7-6 |
Lumbar switch pressed (Hold) |
Below 1 Ω | |
q7-2 - q7-12 | |
q7-2 - q7-12 |
Off | | q7-9 - q7-12 | |
q7-2 - q7-6 |
Lumbar switch pressed (Release) | |
q7-9 - q7-12 | If the result is not as specified, replace the front power seat switch. |
|
|

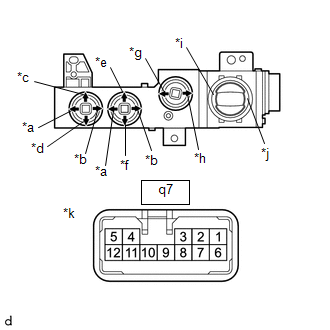

*a | Slide Switch (Front) | |
*b | Slide Switch (Rear) | |
*c | Front Vertical Switch (Up) | |
*d | Front Vertical Switch (Down) | |
*e | Lifter Switch (Up) | |
*f | Lifter Switch (Down) | |
*g | Reclining Switch (Front) | |
*h | Reclining Switch (Rear) | |
*i | Lumbar Support Switch (Hold) | |
*j | Lumbar Support Switch (Release) | |
*k | Component without harness connected
(Front Power Seat Switch) | | |
